De nombreuses applications telles que radar, recherche nucléaire, lithotritie nécessitent l’obtention d’un échelon de courant de valeur élevée avec une forte fréquence de récurrence.

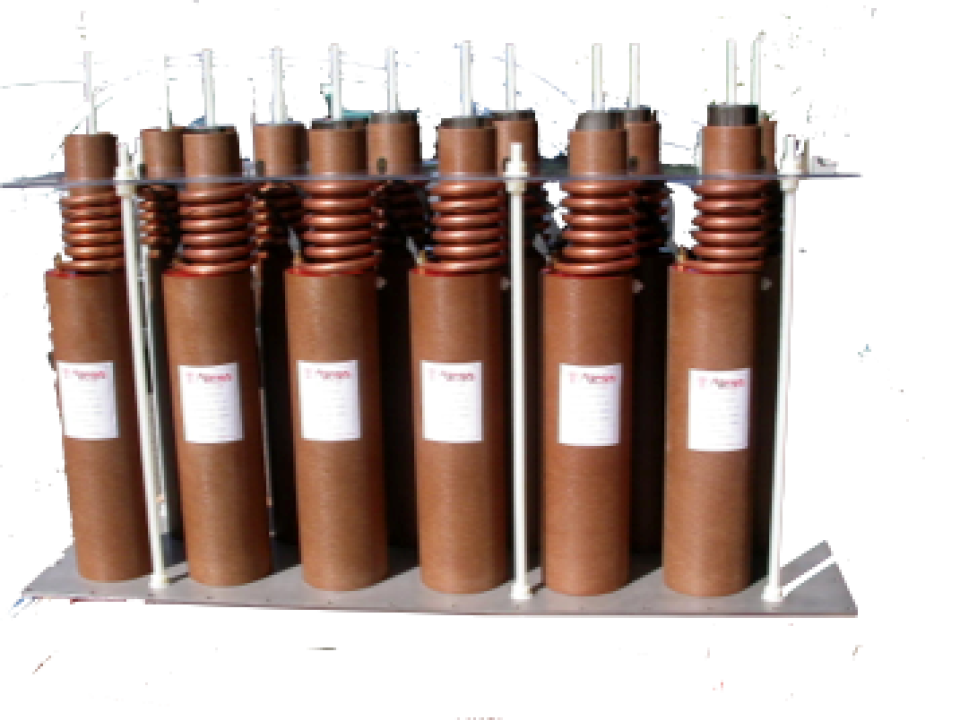

Suivant cahier de charges, Atesys développe et réalise des formeurs d’impulsions monoblocs, faciles d’entretien et d’installation.
Leurs propriétés autocicatrisantes sont la garantie d’une très grande sécurité de fonctionnement.
Performances
- Tension d’utilisation : de 2 à 40 kV
- Courant crête : jusqu’à 20kA
- Durée de l’impulsion : à partir de 1µs
- Temps de montée : à partir de 500ns
- Ondulation du plateau : à partir de 1% crête-crête
- Frequence de répétition : jusqu’à 1kHz
- Facteur de pertes : < 3 x 10-4 à 1kHz
- Temperature de service : 0°C à 45°C
- Temperature de stockage : -10°C à 50°C
- Durée de vie : 25 000 heures (jusqu’à 100 000 heures sur demande)
Applications
- Physique nucléaire – déviation de faisceaux
- Radars
- Banc d’épreuves pour tubes électroniques haute tension
Boîtier
- Construction monobloc moulée :
- soit avec préréglage d’usine
- soit avec réglage des selfs par l’utilisateur
- Connectique: tiges filetées ou trous taraudés en laiton avec grande surface de contact
Technologie
- Autocicatrisation : oui
- Dielectrique : association papier et polypropylène
- Polarisation : non
- Imprégnation : huile diélectrique (non P.C.B.)
- Enrobage : résine polyuréthane
Options
- Conformité à UL94V0 à d’autres normes sur demande
- Tous les paramètres ci-dessus sont adaptables selon spécifications client:
- Autres valeurs pour la tolérance sur la capacité,
- Température d’utilisation jusqu’à 70°C,
- Possibilité d’inserts de fixation,
- etc...
