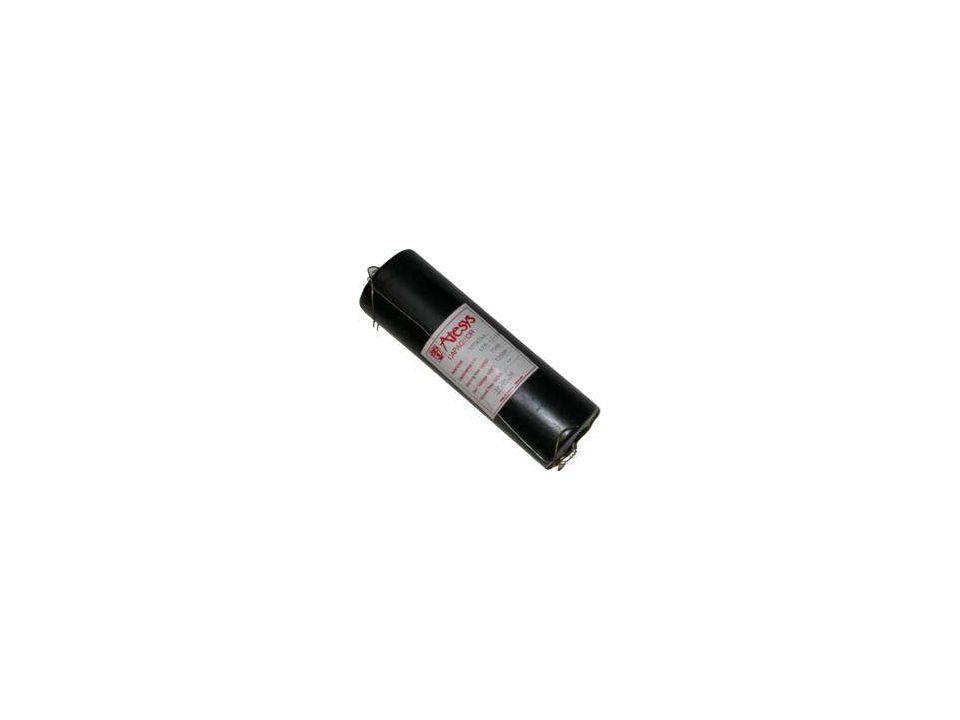

Ces condensateurs de « filtrage ondulation moyenne» conviennent tout particulièrement au filtrage d’une tension redressée simple alternance dans des domaines de fréquence étendus.
Leurs propriétés autocicatrisantes sont la garantie d’une très grande sécurité de fonctionnement
Performances :
- Tension d’utilisation : de 2 à 60 kV
- Tolérance sur la capacité : +/-10% (jusqu’à +/-5% sur demande)
- Courant admissible : jusqu’à 3,3 Arms à 50 Hz
- Frequence d’utilisation : jusqu’à 100 kHz
- Facteur de pertes : < 25 x 10-4 à 1kHz
- Temperature de service : 0°C à 45°C
- Temperature de stockage : -10°C à 50°C
- Durée de vie : 25 000 heures (jusqu’à 100 000 heures sur demande)
APPLICATIONS :
- Filtrage de redressement polyphasé
- Filtrage de redressement simple alternance moyenne puissance
- Impulsion de courant moyenne puissance
- Blocage de tension continue
- Tous les cas où le condensateur reste chargé en permanence ou n’est que partiellement déchargé.
Boîtier :
- Forme : cylindrique ou parallélépipédique
- Matériau : papier bakélisé, PVC, métal
- Connectique : tiges filetées ou trous taraudés en laiton avec grande surface de contact
Technologie :
- Autocicatrisation : oui
- Dielectrique : association papier et polypropylène
- Polarisation : non
- Imprégnation : huile diélectrique (non P.C.B.)
- Enrobage : résine polyuréthane
Options :
- Conformité à UL94V0 à d’autres normes sur demande
- Tous les paramètres ci-dessus sont adaptables selon spécifications client :
- Tension d’utilisation jusqu’à 300kV,
- Autres valeurs pour la tolérance sur la capacité,
- Température d’utilisation jusqu’à 70°C,
- Possibilité d’inserts de fixation,
- etc...
